電磁波レーダーによる鉄筋位置探査の評価

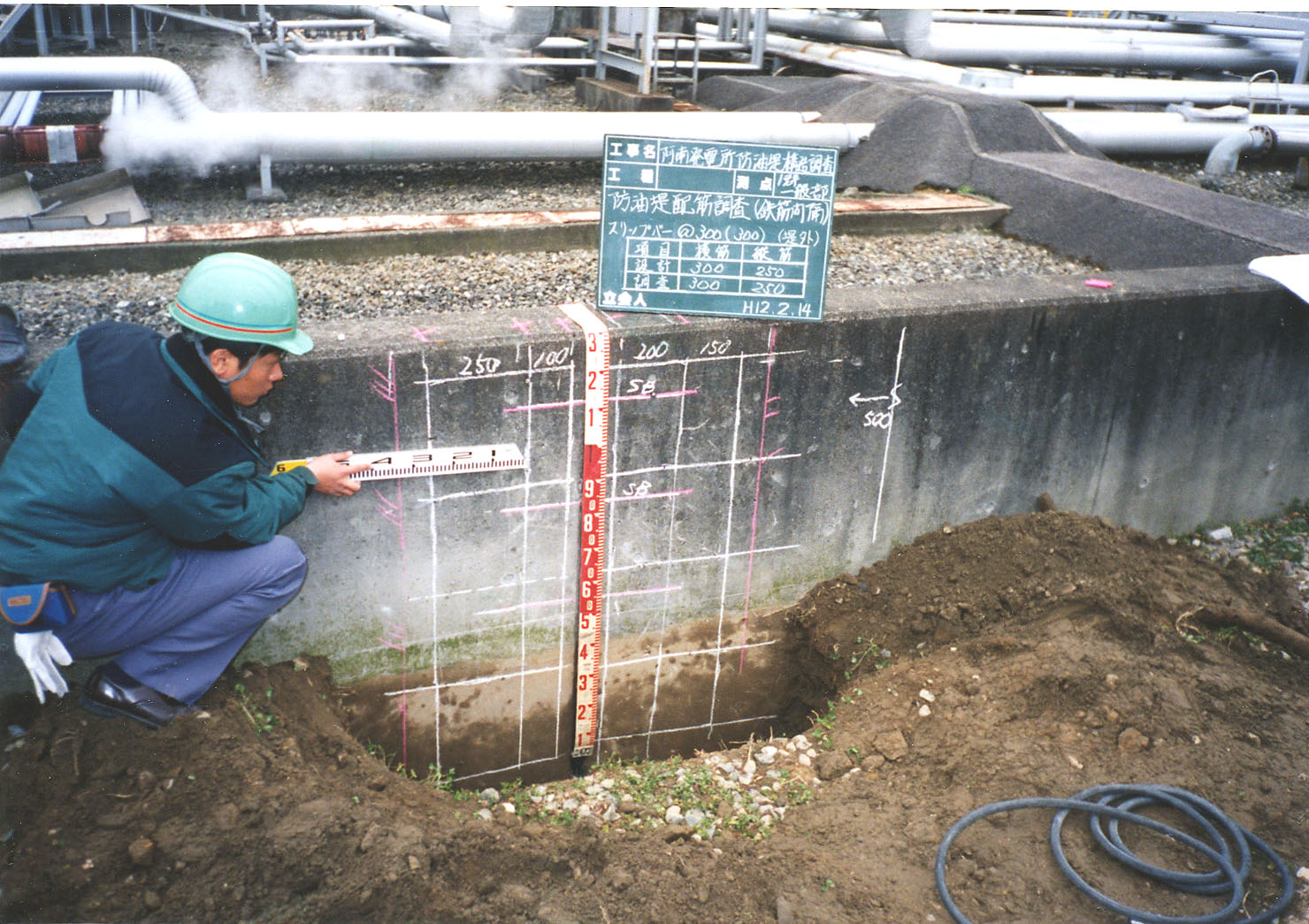

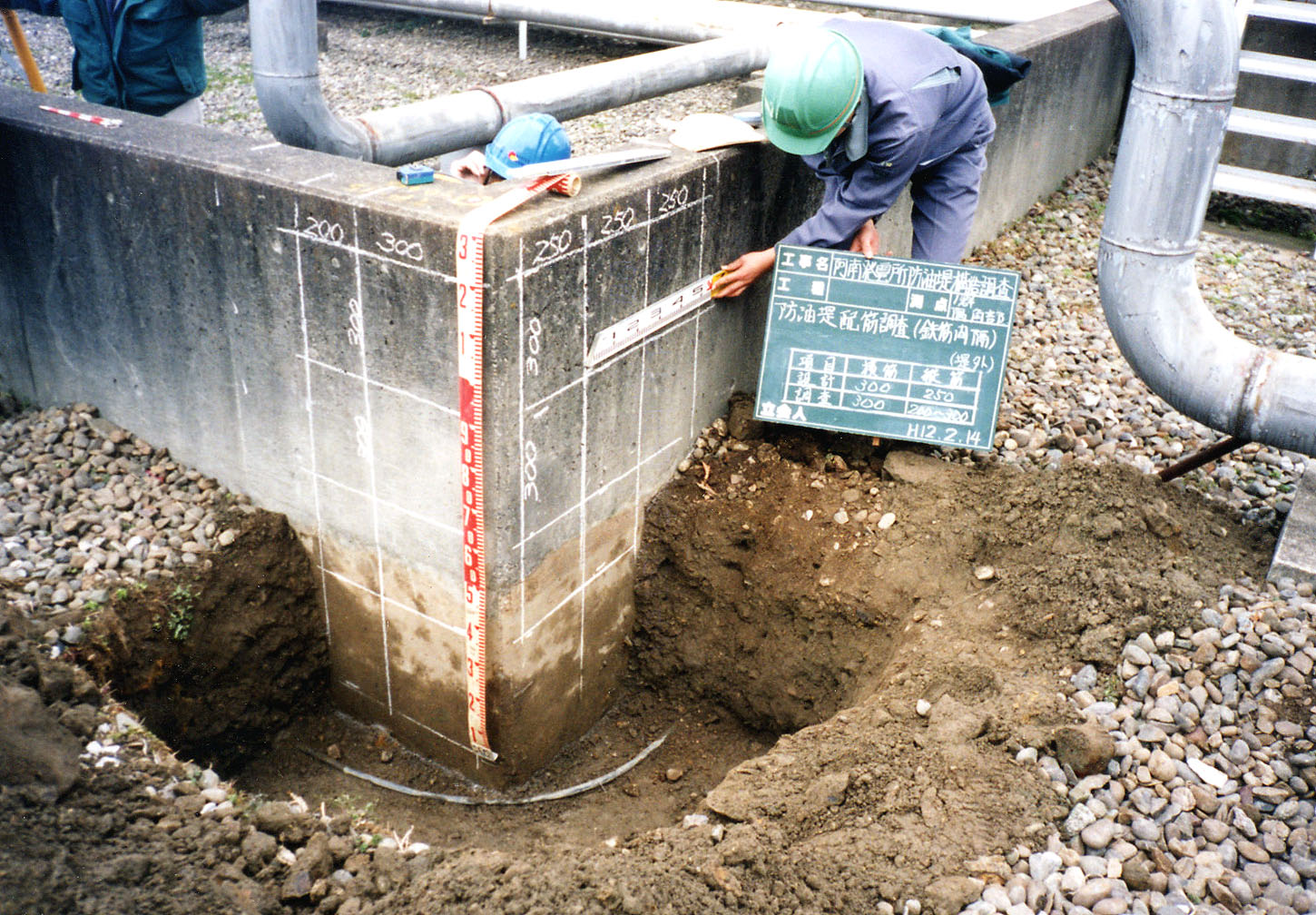

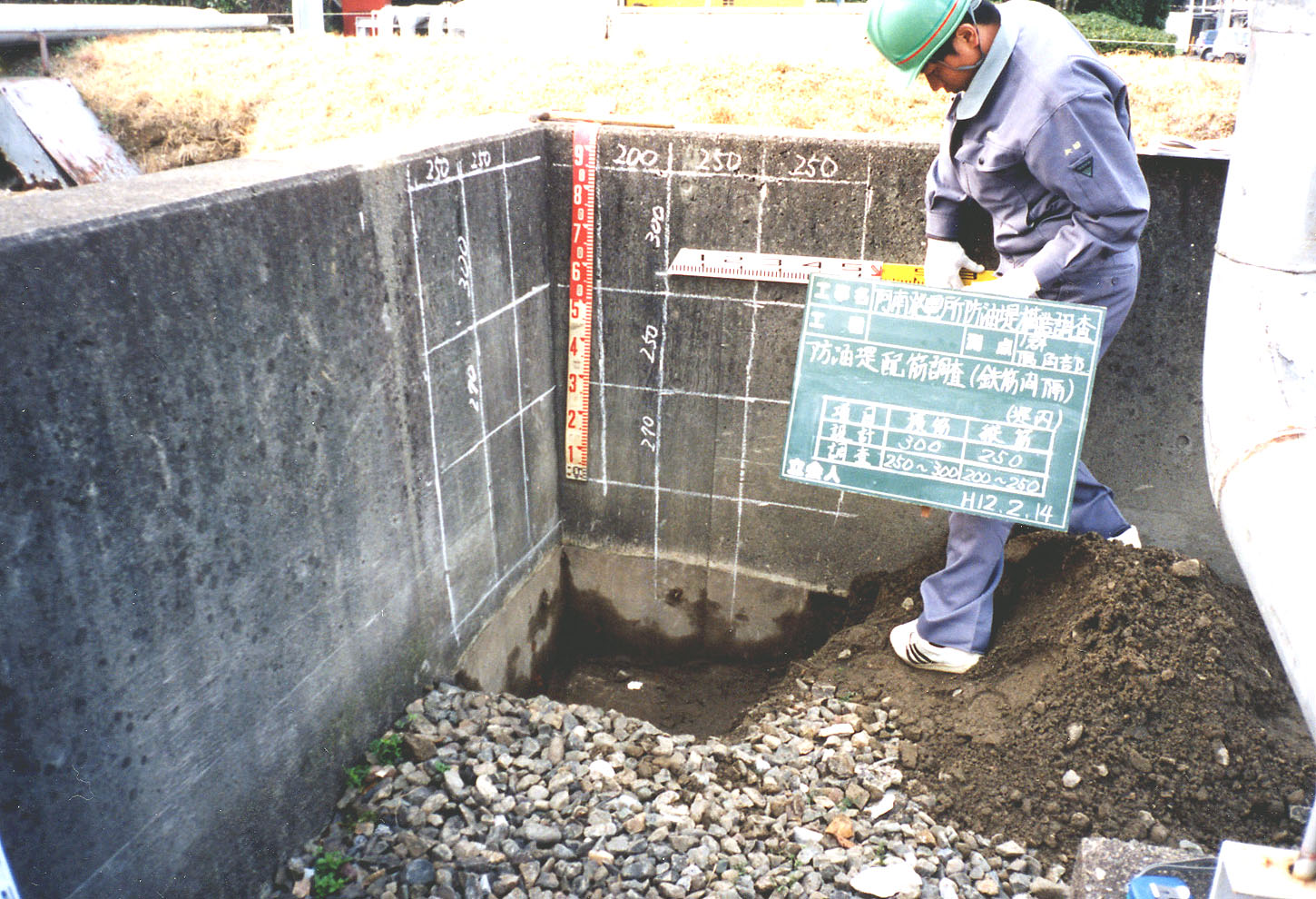

　当社の所有する電磁波レーダー(センシオンプロ,センシオンβ)でFig-1の様に擁壁コンクリート表面に探査により得ら れてた鉄筋位置を表示した。

　この時点ではコンクリート内部の状態、特に鉄筋位置に関しては視認することは出来ない。

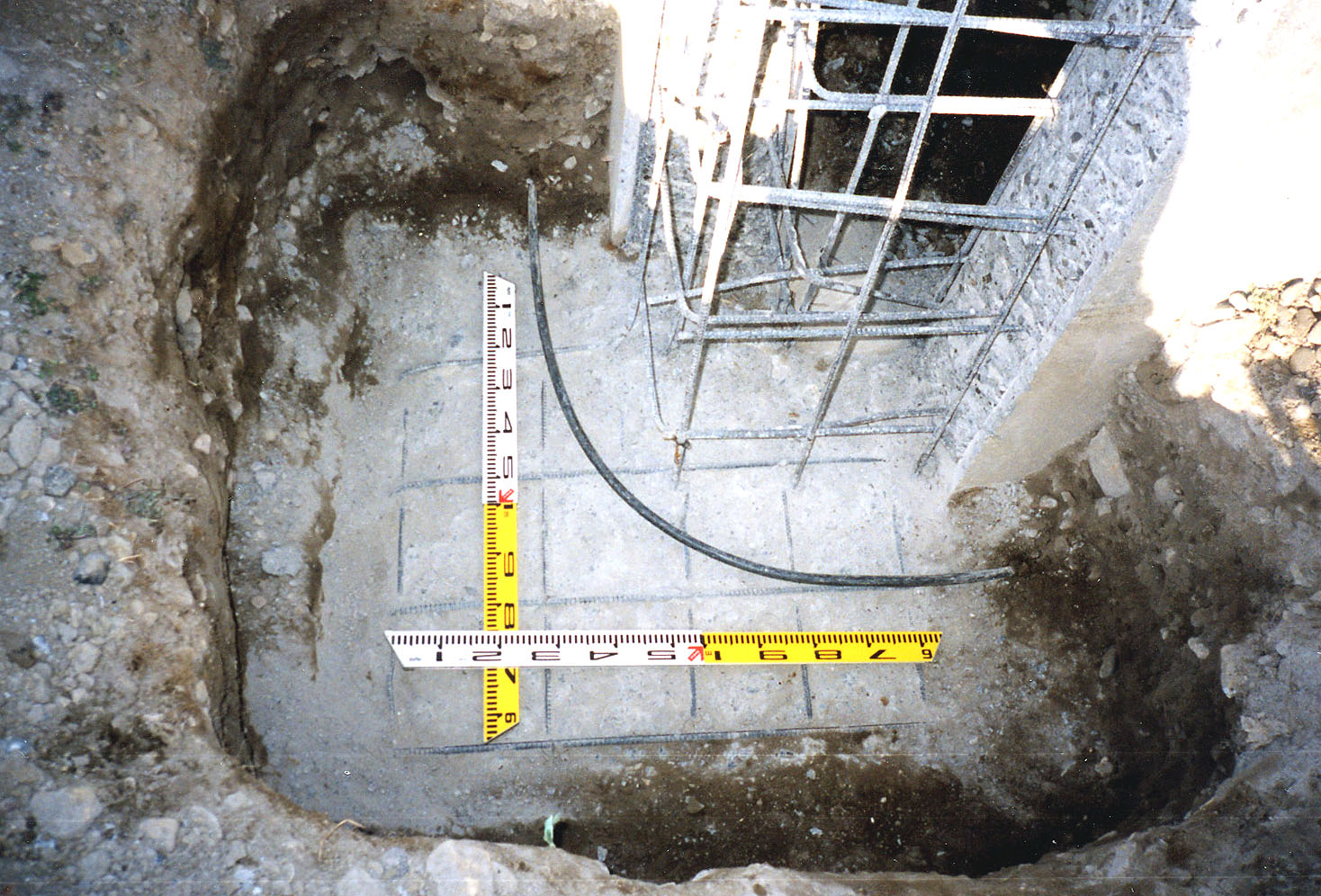

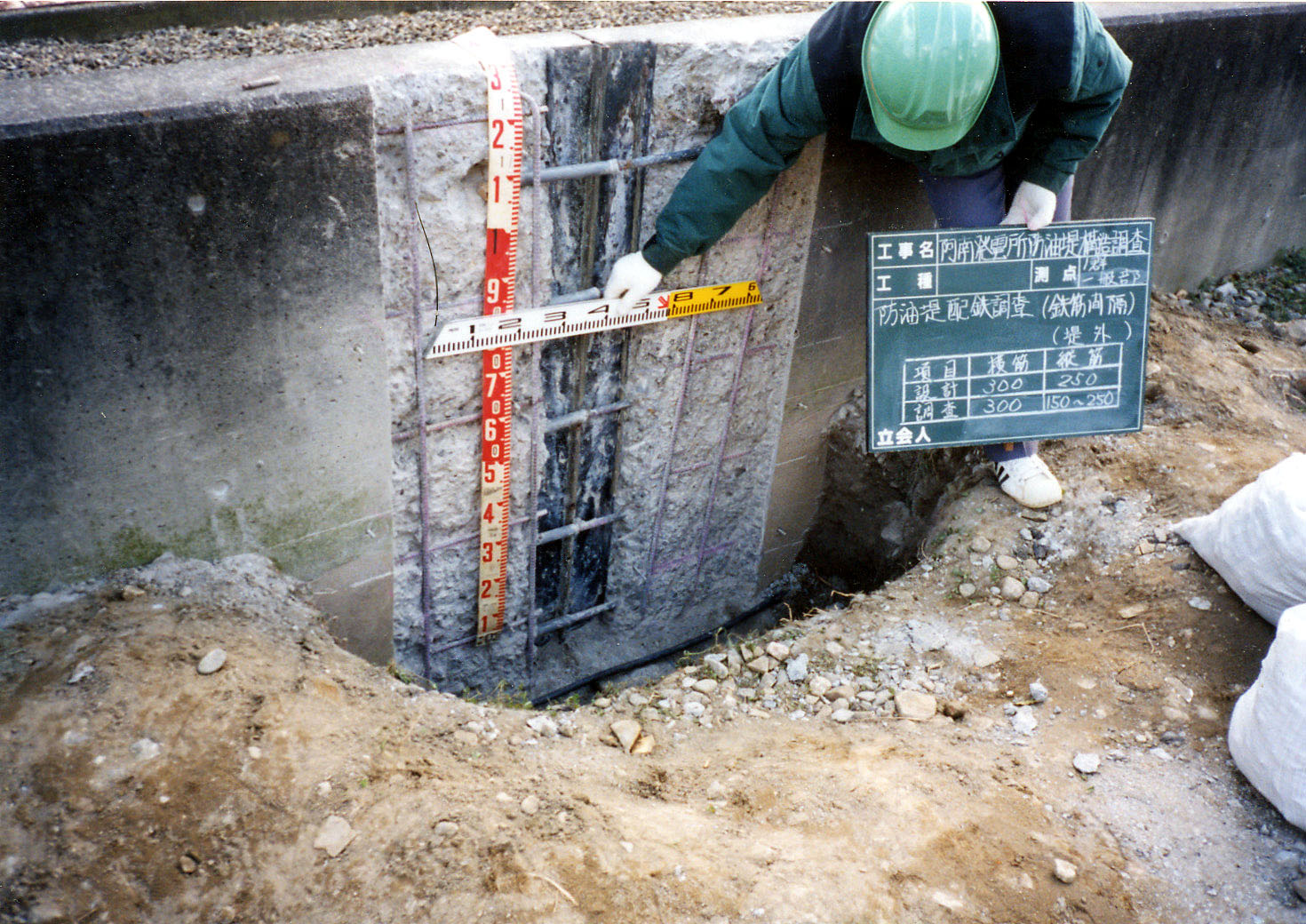

　Fig-2は鉄筋のカブリコンクリートをハツリ取り鉄筋位置および組み立て間隔が視認できる状態とした。

　Fig-1とFig-2を比べてみると寸法的には10mm程度の誤差で鉄筋位置を探査している、防油堤のジョイントに挿入さ れていた鉄板製止水版については全然意識していなかったので、変なエコーが有り若干判定が難しかった、止水 版の両端および中央部から35mmのフラットバーの側面に16mmmの鉄筋を溶接していたので探査出来たと思われる。

　総評としては、今回は鉄筋カブリの測定は行わ無かったが、鉄筋位置の探査測定では、鉄筋径13mm以上、鉄筋間隔 100mm以上であれば、探査精度としては10mm程度の誤差で十分実用出来る事が実証されました。
