環境(騒音.振動)専用計測車両の製作
当社は創立以来建設工事に伴う騒音、振動測定の業務を行ってきたが、平成16年3月までは環境測定車としてタウンエースの後部座席を撤去し計測装置を設置出来るラックを取り付け計測３号車として使用していた、いろいろと不便なところもあり
車検の時期に騒音、振動専用計測車両の製作を計画し、比較的に測定業務の受注が少ない4月〜6月の間に製作の実施をすることにし計測３号車は廃車として新規製作の専用測定車両6号車が平成16年6月20日より実働し出した。 |
騒音振動専用計測車両の製作目標
| 1, |
騒音計、振動計、計測レベル記録計が各々３セット設置出来ること。 |
| 2, |
騒音振動レベル処理器(SV-76)が３セット設置出来ること。 |
| 3, |
計測器の電源および室内照明の電源はバッテリー電源とし、36時間連続測定に対応出来る事とする。 |
| 4, |
計測装置設置ラック以外にノートパソコンを利用できるテーブルを装備する事。 |
| 5, |
風向,風速,温度,湿度,気圧の測定器および回転可能なビデオカメラ、モニタを設置する事。 |
| 6, |
計測車両は牽引方式とし牽引車は切り離し、買い出し等の多目的に使用可能な事。 |
| 7, |
測定場所で牽引車から切り離した場合、計測車の固定、安全表示等安全施設を完備している事。 |
| |
|
騒音振動専用計測車両の完成
|
|
 |

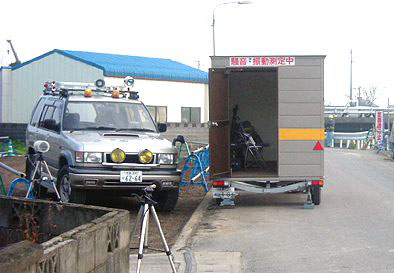

牽引車と計測専用車両 |

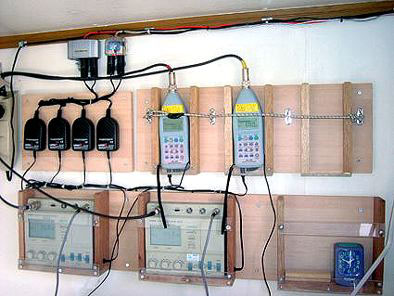

騒音計,振動計,車内取付状況 |

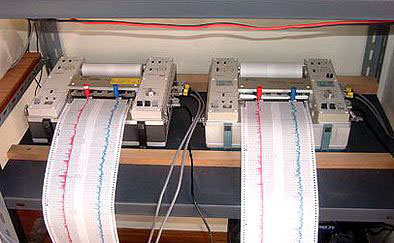

LR-20A記録計取付状況 |
| 1, |
騒音計 NL-22×3,振動計 VM-52A×3,レベル処理器
SV-76×3,記録計 LR-20A×3のラックを設置した。 |
| 2, |
ノートパソコンを使用するテーブルを設置した。 |
| 3, |
計測器の電源はアメリカ製ボイジャ-M30HFMバッテリーを3個搭載し36時間の連続使用が可能となった。 |
|
4, |
計測器の電源はDC-ACコンバーターを使っていたがDC12V〜DC6Vへのダウンコンバーターを導入し効率化した。 |
| 5, |
室内照明は蛍光灯と非常用として高輝度白色LED小型照明装置を設置した。 |
| 6, |
専用車外部に回転雲台にITVカメラを取り付け液晶モニターとビデオデッキを設置した。 |
| 7, |
温湿度は「おんどとり」、風向風速は簡易型、気圧計は小笠原を設置した。 |
| 8, |
大型ボートトレーラを利用して計測室を搭載固定し、外壁はサイディングボードを張り60mmのウレタンを挟み内壁はコンパネ塗装仕上げとした。 |
| 9, |
陸運事務所で車検を受け普通牽引車両のナンバープレートをもらった。 |
| 10, |
牽引車はイスズのビツクホーンを使い後部牽引フックおよび方向指示器、ブレーキランプ、テールランプ等の配線が接続できるコネクターボックスを取り付けた。 |
| 11, |
非牽引中の表示として黄色回転灯を計測室屋根左右に各１個筒設置した。 |
| 12, |
牽引切り離し時の固定としてタイヤホイルの穴にピンを挿入する装置を設置、車軸後部にジャッキアップ装置を付け計測車の安定化を図った。 |
|
13, |
専用計測車で計測中はビックホーンは切り離し、自由に弁当の買い出しや連絡業務等に使用出来て以前のように1地点２台の車両の利用の必要が無くなり経済的に成った。
|
６号専用計測車両性能緒元
| 番号 |
機器名称 |
形式・型番 |
数量 |
単位 |
メーカー名 |
備 考 |
| 1, |
騒音計 |
NL-22 |
3 |
台 |
リオン |
|
| 2, |
振動計 |
VM-52A |
3 |
台 |
リオン |
|
| 3, |
レベル処理器 |
SV-76 |
3 |
台 |
リオン |
|
| 4, |
レベル記録計 |
LR-20A |
3 |
台 |
リオン |
|
| 5, |
ﾃﾞｰﾀｰﾚｺｰﾀﾞｰ |
RD-180T/8ch |
1 |
台 |
ティアック |
|
| 6, |
PCｶｰﾄﾞﾚｺｰﾀﾞｰ |
PMD-690/2ch |
1 |
台 |
マランツ |
|
| 7, |
バッテリー電源 |
ACdelco- |
3 |
台 |
VOYAGER |
M30HMF115A/H |
| 8, |
DC-AC.CNV |
AC-300W |
1 |
台 |
BAL |
12V入力100V出力300W |
| 9, |
DC-AC.CNV |
NIV-160 |
1 |
台 |
|
12V入力100V出力160W |
| 10, |
DC-DC.CNV |
UNI-15/M |
6 |
台 |
UNIROSS |
12V入 1,5〜9V 出力1.5A |
| 11, |
ITVーカメラ |
DSP color CAMERA |
1 |
台 |
|
|
| 12, |
電動雲台 |
防滴型12V |
1 |
台 |
KING |
水平270度,上下90度 |
| 13, |
液晶モニター |
LC-15Cl |
1 |
台 |
SHARP |
|
14, |
映像記録 |
NV-DHE20 |
1 |
台 |
PANASONIC |
最大連続50時間録画可能 |
| 15, |
ノートパソコン |
|
1 |
台 |
DELL |
|
| 16, |
FFTアナライザ |
FP4/OROS-24 |
1 |
台 |
OROS-4ch |
4ch周波数分析器 |
| 17, |
温湿度計 |
TR-72S |
1 |
台 |
TandD |
|
| 18, |
TR式微風速計 |
AM-03 |
1 |
台 |
リオン |
|
| 19, |
気圧計 |
|
1 |
台 |
リオン |
|
| 20, |
風向計 |
|
1 |
台 |
小笠原製作 |
|
| 21, |
黄色回転灯 |
12V35W |
2 |
台 |
小糸製作所 |
|
| 22, |
室内非常照明 |
LED LIGHT |
1 |
台 |
|
白色高輝度LED×6 |
|
